Unsere Druckplatten dienen zum Anschluss von Isoflexx®-Schienen an Flachschienen.

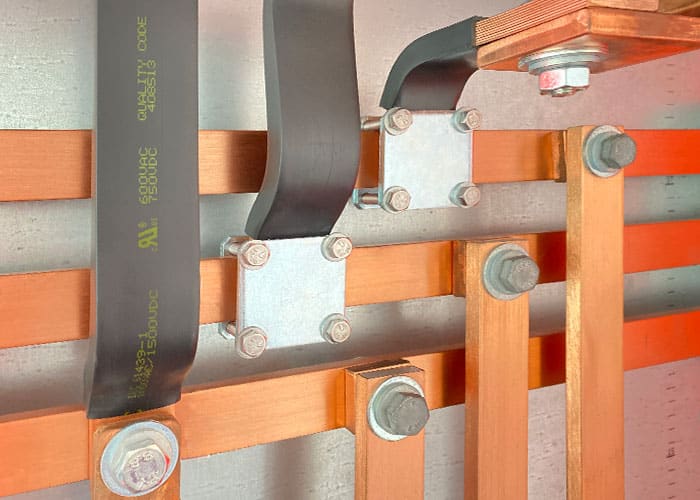

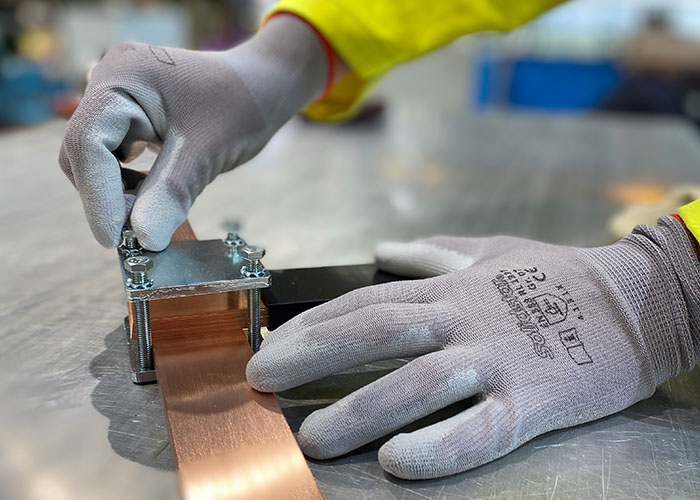

Flachanschlussklemmen dienen zum bohrungslosen Anschluss von Isoflexx® an Flachschienen in Längsrichtung oder unter 90° Winkeln.
| Typenbez. / Type | Max. 1. Anschlussbreite / 1st connection width [mm] | Max. 2. Anschlussbreite / 2nd connection width [mm] | Außenmaß / Outer dimension [mm] | Klemmweite / Clamping width [mm] | Schrauben / Screws | Drehmoment / Torque [Nm] | VPE / PU | Art.-Nr. / Item no. |
|---|---|---|---|---|---|---|---|---|
| FAK 16 x 16 | 16 | 16 | 35 x 35 | 20 | M 6 x 25 | 6 | 9 | 90010200 |
| FAK 16 x 32 | 16 | 32 | 35 x 52 | 20 | M 6 x 35 | 6 | 9 | 90010310 |
| FAK 20 x 20 | 20 | 20 | 40 x 40 | 20 | M 6 x 35 | 6 | 9 | 90010210 |
| FAK 20 x 40 | 20 | 40 | 40 x 60 | 20 | M 6 x 35 | 6 | 6 | 90010320 |
| FAK 25 x 25 | 25 | 25 | 45 x 45 | 20 | M 6 x 30 | 6 | 9 | 90010220 |
| FAK 25 x 50 | 25 | 50 | 45 x 70 | 20 | M 6 x 30 | 6 | 6 | 90010330 |
| FAK 32 x 32 | 32 | 32 | 52 x 50 | 20 | M 6 x 40 | 6 | 6 | 90010230 |
| FAK 32 x 63 | 32 | 63 | 52 x 82 | 20 | M 6 x 35 | 6 | 6 | 90010340 |
| FAK 40 x 40 | 40 | 40 | 60 x 60 | 20 | M 6 x 50 | 6 | 3 | 90010240 |
| FAK 40 x 63 | 40 | 63 | 60 x 82 | 32 | M 6 x 30 | 6 | 3 | 90010350 |
| FAK 40 x 80 | 40 | 80 | 70 x 110 | 35 | M 6 x 30 | 6 | 3 | 90010360 |
| FAK 50 x 50 | 50 | 50 | 70 x 70 | 20 | M 6 x 35 | 6 | 3 | 90010250 |
| FAK 50 x 80 | 50 | 80 | 80 x 110 | 35 | M 8 x 45 | 6 | 3 | 90010370 |
| FAK 50 x 100 | 50 | 100 | 80 x 130 | 35 | M 8 x 45 | 6 | 3 | 90010380 |
| FAK 60 x 63 | 60 | 63 | 80 x 82 | 32 | M 6 x 50 | 6 | 3 | 90010260 |
| FAK 80 x 80 | 80 | 80 | 120 x 120 | 35 | M 10 x 45 | 18 | 3 | 90010280 |
| FAK 100 x 100 | 100 | 100 | 140 x 140 | 35 | M 10 x 45 | 18 | 3 | 90010300 |
Zertifizierte Standard-Verbindungstechnik für den elektrotechnischen Bereich.
