Kupferschienen
aus Cu-ETP

Unsere Kupferschienen aus Cu-ETP sind gut formbar und besitzen eine hervorragende Leitfähigkeit – eine gute Wahl für Ihre Standard-Stromschienen.

4 0 mm

Standardlänge

5 - 0 mm

Standarddicke

20 - 0 mm

Standardbreite

Einsatzgebiet Kupferschienen

Mechanisch gesehen sind Kupferschienen relativ weich und lassen sich so gut bearbeiten. Kupferschienen lassen sich außerdem einfach beschichten.

Darüber hinaus zeichnet sich Kupfer durch seine Beständigkeit gegen viele Umwelteinflüsse aus, etwa gegenüber vielen Säuren und Laugen.

Zudem kann Kupfer sehr gut galvanisch veredelt werden, weshalb es in der Elektrotechnik gerne für Shunts oder Ähnliches verwendet wird.

Zertifizierungen

Zulassungen
Die SPS Standard Produkte Schwanenmühle GmbH ist zertifiziert durch DIN EN ISO 9001.

Leitermaterial von SPS-Kupferschienen

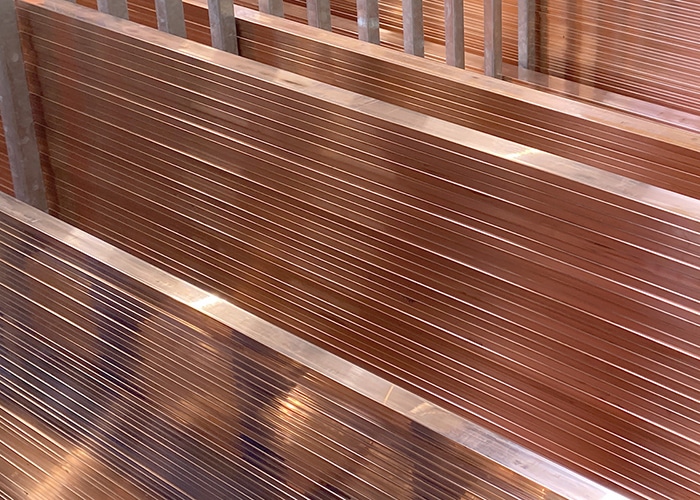

Kupferschienen Halbzeuge

Kupfer Cu-ETP blank
Zugfestigkeit 250 MPa (N/mm²) [R250]
Elektrischer Leitwert mind. 57 MS/m nach DIN EN 13601
Andere Zugfestigkeiten auf Anfrage!

Dimensionen SPS-Kupferschienen

Standardlänge 4000 mm (Toleranz: -0, +200 mm)
Dicke 5 und 10 mm
Breite von 20 mm bis 100 mm
Nur lieferbar mit gerundeten Kanten [RD]

Montage & Verarbeitung von Kupferschienen

Technische Details & Strombelastbarkeit

Für Kupferstromschienen gilt die Stromtragfähigkeit nach DIN 43671.

Strombelastung/ Current rating [A]* 65°C:

Typenbez. / Type	Breite / Width [mm]	Dicke / Thickness [mm]	Länge / Length [mm]	Querschnitt / Cross-section [mm²]	Gewicht / Weight [kg] / 4 m	Scharfe Kanten / Sharp edges [SH]	Gerundete Kanten / Rounded edges [RD]	Strombelastung/ Current rating [A]* 65°C	Art.-Nr. / Item no.
SCCU 20x5x4000	20	5	4.000	100	3,56	-	✓	177	404 05 020
SCCU 30x5x4000	30	5	4.000	150	5,34	-	✓	379	404 05 030
SCCU 40x5x4000	40	5	4.000	200	7,12	-	✓	482	404 05 040
SCCU 50x5x4000	50	5	4.000	250	8,90	-	✓	583	404 05 050
SCCU 60x5x4000	60	5	4.000	300	10,68	-	✓	688	404 05 060
SCCU 80x5x4000	80	5	4.000	400	14,24	-	✓	885	404 05 080
SCCU 100x5x4000	100	5	4.000	500	17,80	-	✓	1.080	404 05 100
SCCU 20x10x4000	20	10	4.000	200	7,12	-	✓	427	404 10 020
SCCU 30x10x4000	30	10	4.000	300	10,68	-	✓	573	404 10 030
SCCU 40x10x4000	40	10	4.000	400	14,24	-	✓	715	404 10 040
SCCU 50x10x4000	50	10	4.000	500	17,80	-	✓	852	404 10 050
SCCU 60x10x4000	60	10	4.000	600	21,36	-	✓	985	404 10 060
SCCU 80x10x4000	80	10	4.000	800	28,48	-	✓	1.240	404 10 080
SCCU 100x10x4000	100	10	4.000	1.000	35,60	-	✓	1.490	404 10 100
								Strombelastung/ Current rating [A]* 65°C

*Strombelastungswerte: Umgebungstemperatur 35 °C, Wechselstrom AC
