Isoflexx® lamellierte Kupferschienen

Isoflexx® lamellierte Kupferschienen sind sehr flexibel und durch hochwertige Isolierungen dauerhaft geschützt.

Bis zu 1 0 mm²
Querschnitte
2 0 mm
Standardlänge
0,5 - 0 mm
Lamellendicke

Einsatzgebiete von Isoflexx® lamellierten Kupferschienen

Die lamellierten Kupferschienen Isoflexx® können für alle elektrischen Verbindungen in Schaltschränken und Anlagen im Niederspannungsbereich genutzt werden.

Egal ob als bewegliche Komponente innerhalb massiver Stromschienensysteme, zum Anschluss an Generatoren, Transformatoren, Schaltanlagen und Schaltgeräten, als Zuleitung zu Maschinenschaltern und Tauchbädern oder als Steigleitung in Schaltanlagen – Isoflexx®-Stromschienen sind innovative und kostengünstige Verbindungen.

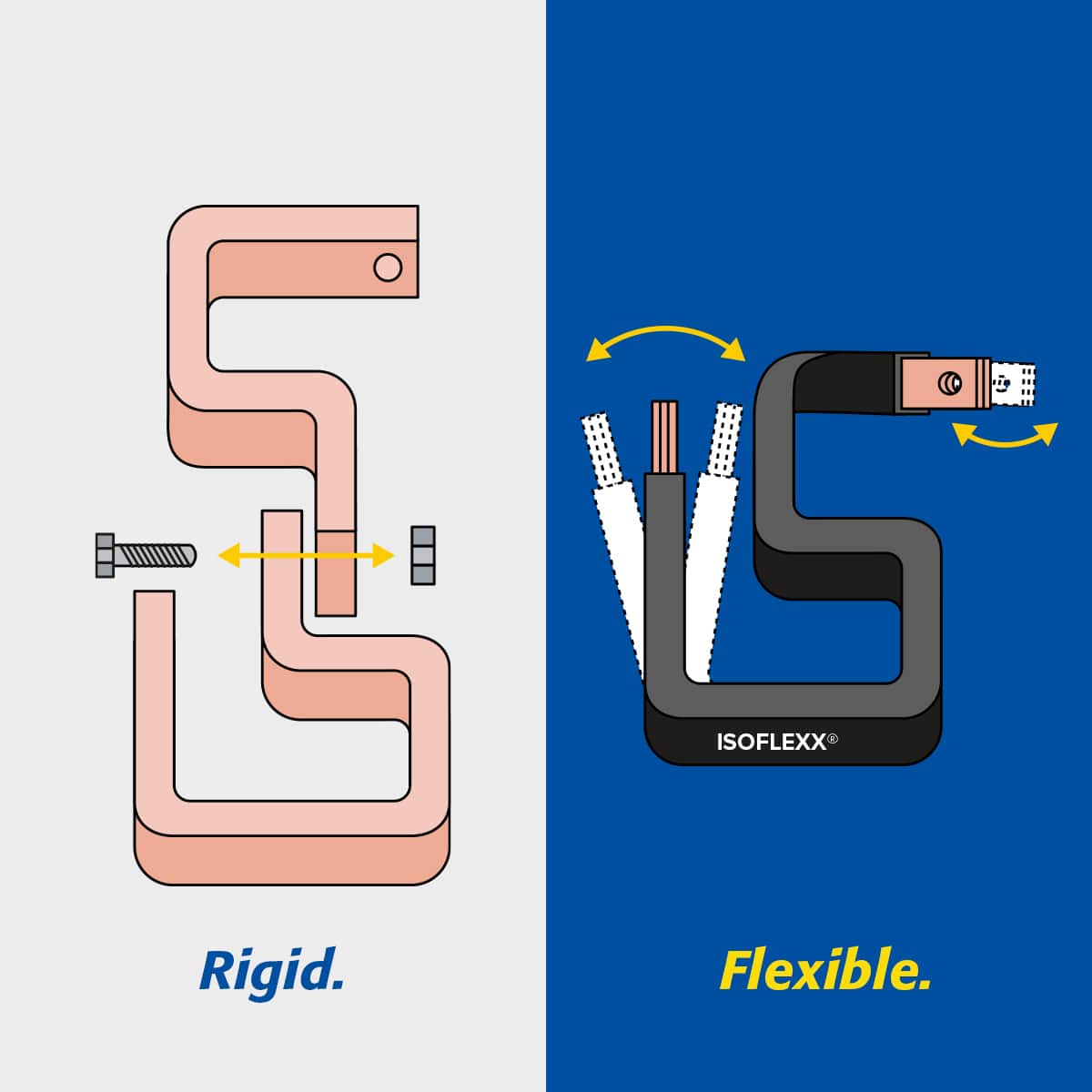

Die in der Isolierung liegenden losen Lamellen ermöglichen ein problemloses Verbiegen oder Verdrehen und bieten somit hervorragende Flexibilität bei der Montage der Stromschienen. Isoflexx®-Kupferschienen sind zudem geeignet zum Bohren oder Stanzen.

SPS Isoflexx Classic versinnt konfektioniert

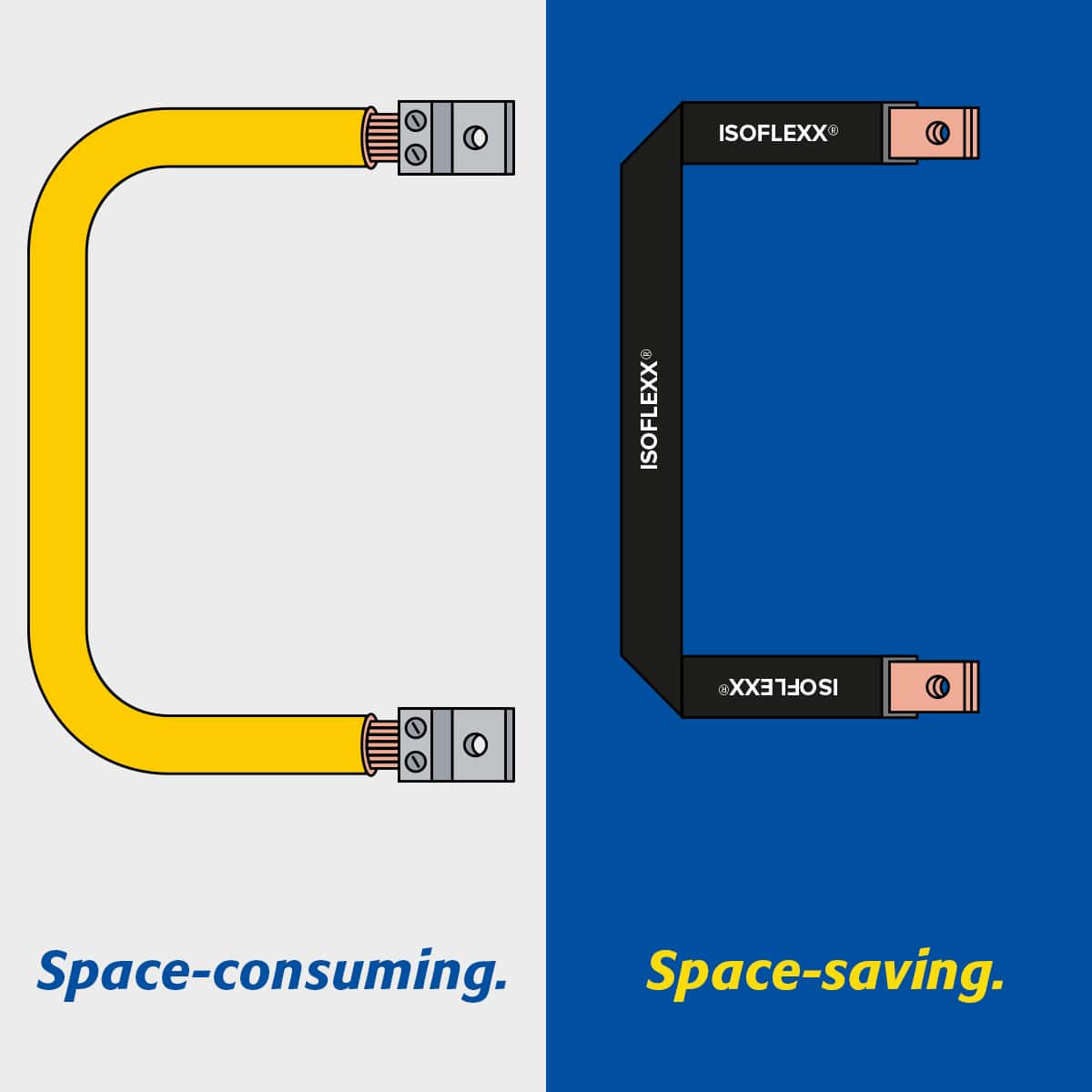

Platzsparend

Bei gleicher Belastbarkeit ist
der Leiterquerschnitt von
Isoflexx
®  gegenüber Kabeln
um bis zu 40 % geringer und
ermöglicht so kleinere
Biegeradien.

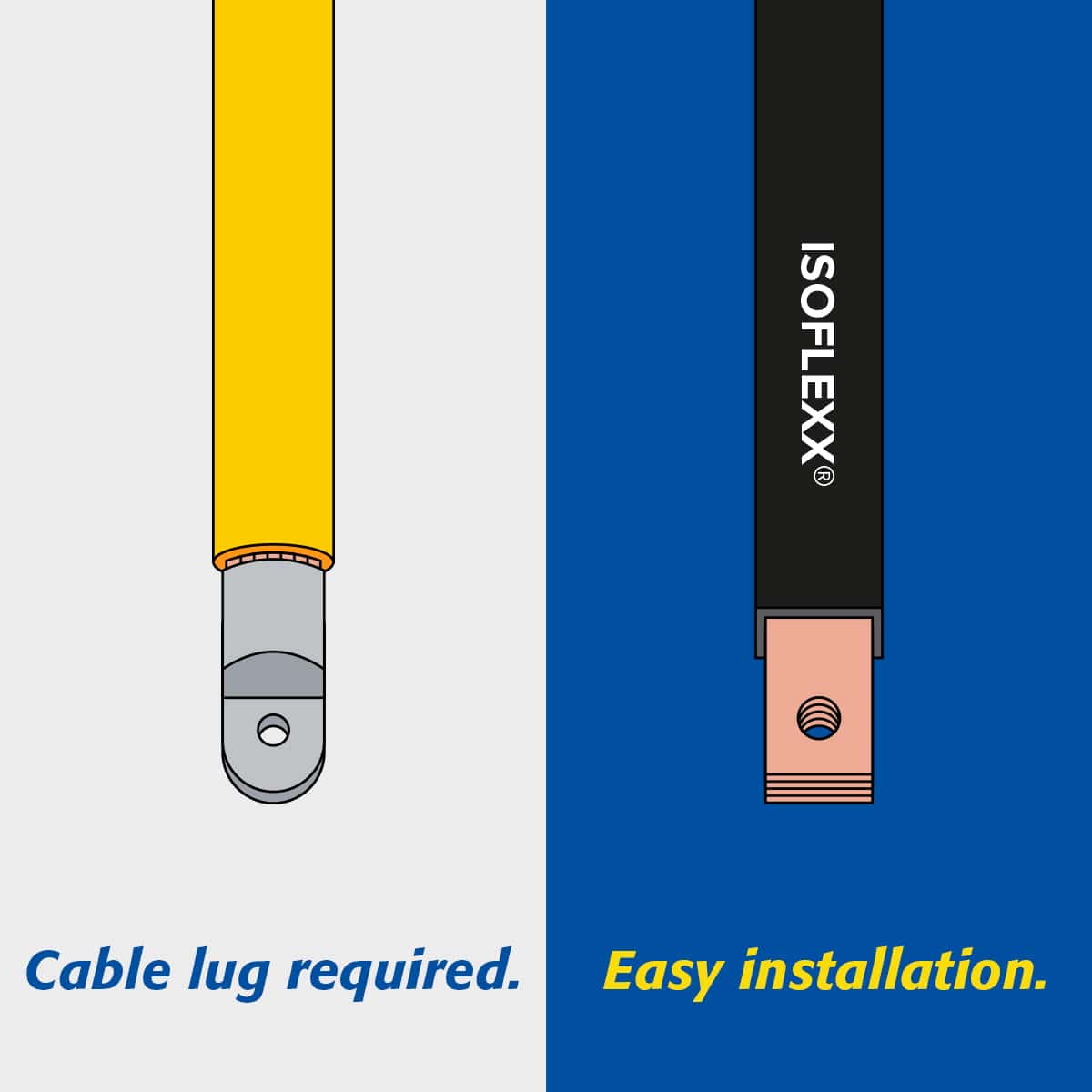

Flexibles Arbeiten

Die Flexibilität erlaubt den
Ausgleich von Bautoleranzen
während des Einbaus und die
Montagezeit wird drastisch
reduziert.

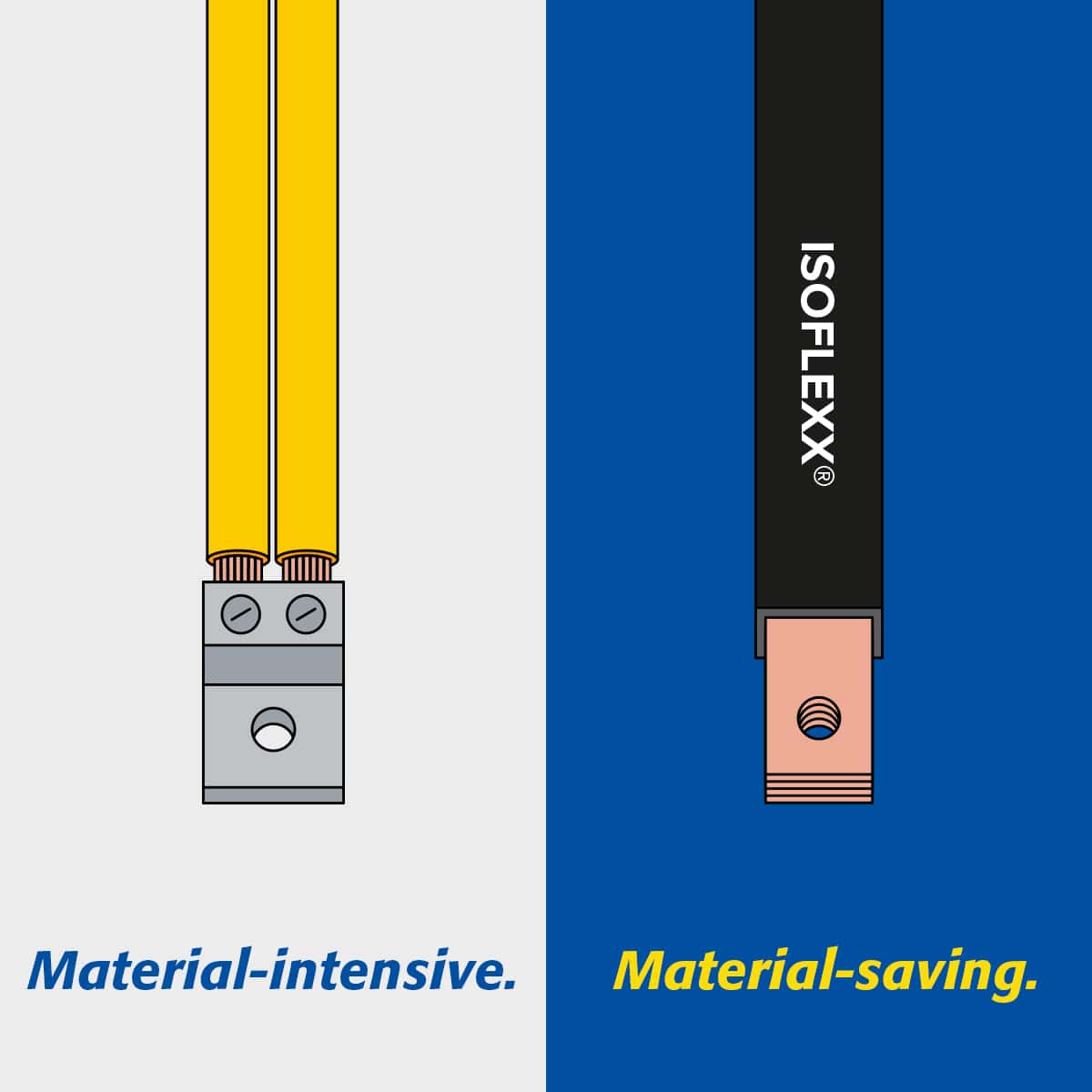

Materialsparend

Der geringere
Leiterquerschnitt bei
Isoflexx
® gegenüber Kabeln
mit gleicher
Strombelastbarkeit reduziert
den Materialverbrauch.

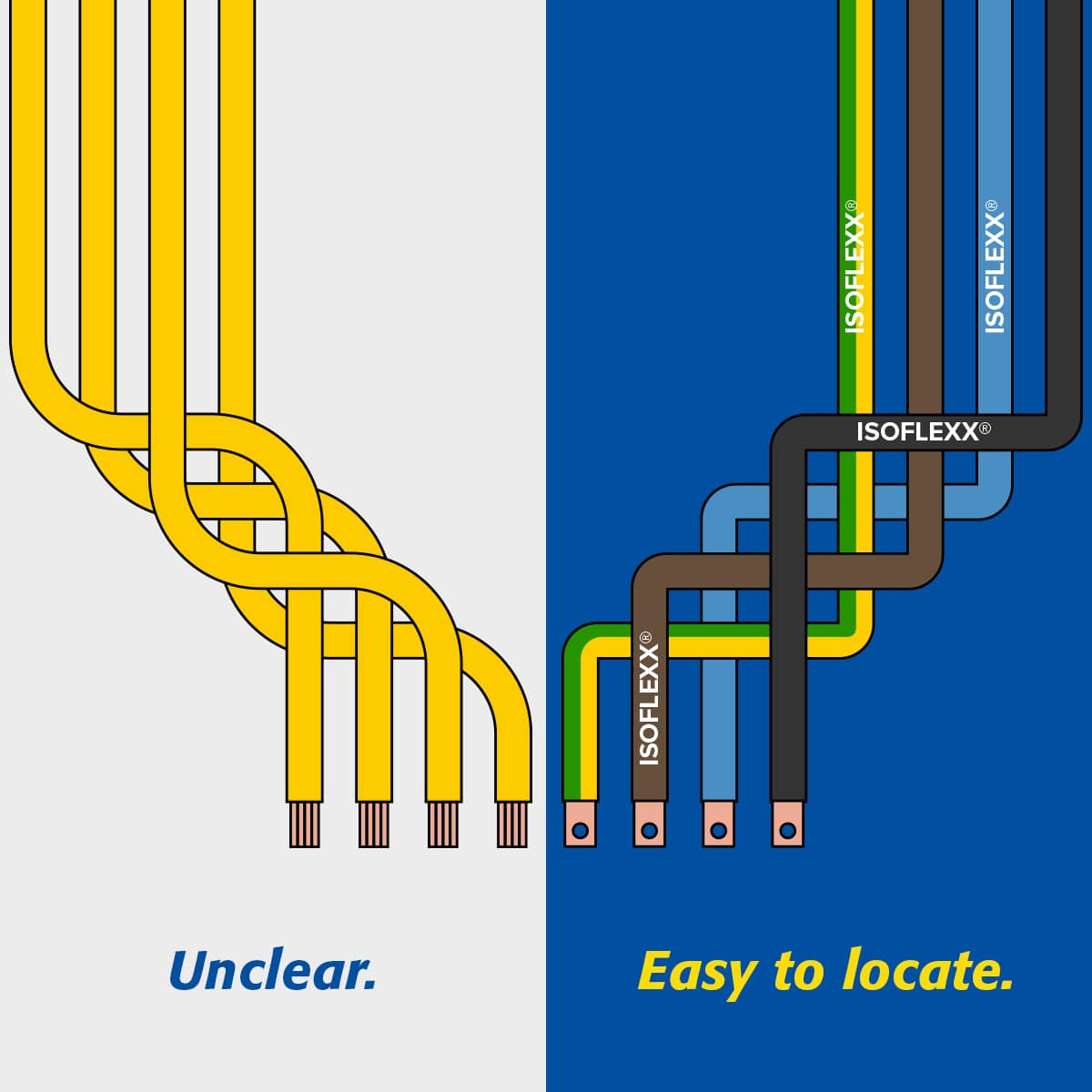

Übersichtlich

Wählen Sie zwischen unseren
Standardfarben oder
personalisieren Sie Ihre
Isoflexx® und Ihre
Schaltschrankanlagen
gewinnen an
Übersichtlichkeit und
Sicherheit.

Zuverlässig

Isoflexx® hat verstärkte
Kanten, eine gleichmäßige
Isolation und sind extrem
Hitzebeständigkeit. Die
Durchschlagsfestigkeit ist
geprüft.

Zertifizierungen Isoflexx®

Die SPS Standard Produkte Schwanenmühle GmbH ist zertifiziert durch DIN EN ISO 9001.

Zulassungen
UL 758 (Classic)
UL 508 (Classic & Premium)
DIN EN 45545-2/R22/23HL3 (Rail)

Standards
RoHS
CE
REACH
IEC 61439–1



Leitermaterial Isoflexx®

  • Querschnitte von 21,6 bis 1200 mm²
  • Standardlänge 2000 mm
  • Längen von 250 bis 3000 mm auf Anfrage
  • Kupferlamellen aus hoch leitfähigem Cu-ETP
  • Zugfestigkeit 200 MPa [R200]
  • Elektrischer Leitwert 58 MS/m
  • Isoflexx® von 0,5 mm - 1,0 mm Lamellendicke
  • Cu-ETP blank
  • Cu-ETP verzinnt (korrosionsbeständig)

Isolierungs-Varianten von Isoflexx®

Unsere Isoflexx® Classic und Isoflexx® Premium  (105-190 °C) lassen höhere Temperaturen als PVC- oder VPE-Kabel (70-90 °C) zu. Dadurch kann eine deutlich höhere Strombelastbarkeit erzielt werden.

Isoflexx®-Isolierungen sind widerstandsfähig und haben verstärkte Kanten, um auch hohen Betriebsspannungen Stand halten zu können. Die homogene, stressfreie Isolation verhindert das Aufplatzen an Kanten. Isoflexx®-Stromschienen-Isolierungen gibt es in verschiedene Farben und erfüllen die RoHS-Richtlinie.

Produkt Isoflexx® Classic Isoflexx® Premium Isoflexx® Rail
Farben Isolierung ✓Schwarz ✓Blau ✓Grün-Gelb ✓Grau ✓Schwarz
Dicke [mm] ≥ 1 ≥ 2 ≥ 1,5
Durchschlagsfestigkeit 20 kV/mm 16 kV/mm 21 kV/mm
Dehnung 370 % 180 % 550 %
Betriebstemperatur -40 °C / +105 °C -40 °C / +190 °C -40 °C / +105 °C
Betriebsspannung 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) 1000 VAC/1500 VDC
Entflammbarkeit UL 94 V0 UL 94 V0 UL 94 V0
Glühdrahtprüfung 960°C 960°C 960°C
Materialvorteile Spezielles PVC, selbst verlöschend, wanderungsbeständig, verträglich mit div. Konstruktionswerkstoffen Silikon, halogenfrei, selbst verlöschend Thermoplastisches Elastomer (TPE), halogenfrei, Isolation erfüllt Flammschutzanforderungen für Bahnanwendungen
Zulassungen UL 758, UL 508 UL 508 DIN EN 45545-2/R22/23HL3 (Isolation)

Isoflexx® Classic

Die spezielle PVC-Isolierung von Isoflexx® Classic ist natürlich selbst verlöschend und kommt häufig in Industrie-Anlangen zum Einsatz.

Der Weichmacher ist wanderungsbestädnig und verträglich mit Konstruktionswerkstoffen wie Polycarbonat und Polymethylmethacrylat.

Zulassungen
UL 758, UL 508

Standards
RoHS, CE, REACH, ICE 61439–1

SPS Isoflexx Classic verzinnt
Halogenfreie Silikon-Isolierung Isoflexx® Premium

Isoflexx® Premium

Die halogenfreie Silikon-Isolierung von Isoflexx® Premium ist selbstlöschend, erzeugt bei Brand nur eine sehr geringe Menge an giftigen Rauch und kommt daher häufig in öffentlichen Gebäuden zum Einsatz.

Der Isolationsschlauch ist ein homogenes Profil, welches über das Leitermaterial gezogen wird.

Zulassungen
UL 508

Standards
RoHS, CE, REACH, ICE 61439–1

NEU! Isoflexx® Rail

Die halogenfreie TPE-Isolierung von Isoflexx® Rail erzeugt bei Brand nur eine sehr geringe Menge an giftigen Rauch und kann daher auch in öffentlichen Einrichtungen zum Einsatz kommen.

Die Isolierung von Isoflexx® Rail erfüllt zudem die Flammenschutz-Anforderungen für Bahnanwendungen – für mehr Sicherheit für Mensch und Bahn.

Zulassungen
DIN EN 45545-2/R22/23HL3 (Isolation)

Standards
RoHS, CE, REACH, ICE 61439–1

Isoflexx Classic lamellierte Kupferschiene verzinnt

Montage & Verarbeitung von Isoflexx®

Technische Daten & Strombelastbarkeit

Für Isoflexx®-Kupferschienen gilt die Stromtragfähigkeit nach folgender Tabelle ermittelt nach IEC bzw. UL-Standard:

Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Dicke Lamellen / Thickness lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung / Current rating [A]* 85°C Strombelastung / Current rating [A]* 105°C
IFX-C- 2 x 32 x 1 64 2 32 1 ⚫️ ⚫️** 290 384 456
IFX-C- 2 x 24 x 1 48 2 24 1 ⚫️ ⚫️** 242 320 380
IFX-C- 2 x 20 x 1 40 2 20 1 ⚫️ ⚫️** 208 275 326
IFX-C- 3 x 9 x 0,8 21 3 9 0 ⚫️ 🟡​+🟢, 🔵, ⚫️ 121 160 190
IFX-C- 3 x 32 x 1 96 3 32 1 ⚫️ ⚫️** 361 477 567
IFX-C- 3 x 24 x 1 72 3 24 1 ⚫️ ⚫️** 303 400 475
IFX-C- 3 x 20 x 1 60 3 20 1 ⚫️ ⚫️** 261 345 410
IFX-C- 4 x 32 x 1 128 4 32 1 ⚫️ ⚫️** 421 556 661
IFX-C- 4 x 24 x 1 96 4 24 1 ⚫️ ⚫️** 348 460 546
IFX-C- 4 x 20 x 1 80 4 20 1 ⚫️ ⚫️** 303 400 475
IFX-C- 4 x 16 x 0,8 49 4 16 0 ⚫️ 🟡​+🟢, 🔵, ⚫️ 227 300 356
IFX-C- 5 x 80 x 1 400 5 80 1 ⚫️ ⚫️** 1.022 1.350 1.605
IFX-C- 5 x 63 x 1 315 5 63 1 ⚫️ ⚫️** 832 1.099 1.306
IFX-C- 5 x 50 x 1 250 5 50 1 ⚫️ ⚫️** 702 927 1.102
IFX-C- 5 x 40 x 1 200 5 40 1 ⚫️ ⚫️ 577 762 906
IFX-C- 5 x 32 x 1 160 5 32 1 ⚫️ ⚫️ 480 634 753
IFX-C- 5 x 24 x 1 120 5 24 1 ⚫️ ⚫️ 405 535 636
IFX-C- 5 x 20 x 1 100 5 20 1 ⚫️ ⚫️** 321 424 504
IFX-C- 5 x 100 x 1 500 5 100 1 ⚫️ ⚫️** 1.215 1.604 1.907
IFX-C- 6 x 9 x 0,8 43 6 9 0 ⚫️ 🟡​+🟢, 🔵, ⚫️ 189 250 297
IFX-C- 6 x 80 x 1 480 6 80 1 ⚫️ ⚫️** 1.105 1.460 1.735
IFX-C- 6 x 63 x 1 378 6 63 1 ⚫️ ⚫️** 949 1.253 1.489
IFX-C- 6 x 50 x 1 300 6 50 1 ⚫️ ⚫️** 772 1.020 1.212
IFX-C- 6 x 40 x 1 240 6 40 1 ⚫️ ⚫️** 632 835 992
IFX-C- 6 x 32 x 1 192 6 32 1 ⚫️ ⚫️** 530 700 832
IFX-C- 6 x 24 x 1 144 6 24 1 ⚫️ ⚫️** 439 580 689
IFX-C- 6 x 20 x 1 120 6 20 1 ⚫️ ⚫️** 357 472 561
IFX-C- 6 x 16 x 0,8 74 6 16 0 ⚫️ 🟡​+🟢, 🔵, ⚫️ 287 380 451
IFX-C- 6 x 13 x 0,5 39 6 13 0 nicht verfügbar 🔵, ⚫️ 181 240 285
IFX-C- 6 x 100 x 1 600 6 100 1 ⚫️ ⚫️** 1.257 1.660 1.973
IFX-C- 8 x 80 x 1 640 8 80 1 ⚫️ ⚫️** 1.280 1.690 2.009
IFX-C- 8 x 63 x 1 504 8 63 1 ⚫️ ⚫️** 1.030 1.361 1.618
IFX-C- 8 x 50 x 1 400 8 50 1 ⚫️ ⚫️** 897 1.185 1.408
IFX-C- 8 x 40 x 1 320 8 40 1 ⚫️ ⚫️** 744 983 1.168
IFX-C- 8 x 32 x 1 256 8 32 1 ⚫️ ⚫️** 627 829 985
IFX-C- 8 x 24 x 1 192 8 24 1 ⚫️ ⚫️** 530 700 832
IFX-C- 8 x 100 x 1 800 8 100 1 ⚫️ ⚫️** 1.461 1.930 2.294
IFX-C- 9 x 9 x 0,8 64 9 9 0 nicht verfügbar 🟡​+🟢, 🔵, ⚫️ 231 305 362
IFX-C- 10 x 80 x 1 800 10 80 1 ⚫️ ⚫️** 1.416 1.870 2.223
IFX-C- 10 x 63 x 1 630 10 63 1 ⚫️ ⚫️** 1.188 1.569 1.865
IFX-C- 10 x 50 x 1 500 10 50 1 ⚫️ ⚫️ 1.027 1.357 1.613
IFX-C- 10 x 40 x 1 400 10 40 1 ⚫️ ⚫️ 856 1.131 1.344
IFX-C- 10 x 32 x 1 320 10 32 1 ⚫️ ⚫️ 726 959 1.140
IFX-C- 10 x 24 x 1 240 10 24 1 ⚫️ ⚫️ 606 800 951
IFX-C- 10 x 20 x 1 200 10 20 1 ⚫️ ⚫️** 500 661 785
IFX-C- 10 x 16 x 0,8 124 10 16 0 ⚫️ 🟡​+🟢, 🔵, ⚫️ 348 460 546
IFX-C- 10 x 100 x 1 1.000 10 100 1 ⚫️ ⚫️** 1.631 2.154 2.561
IFX-C- 11 x 21 x 1 231 11 21 1 ⚫️ 🟡​+🟢, 🔵, ⚫️ 567 749 890
IFX-C- 12 x 100 x 1 1.200 12 100 1 ⚫️ ⚫️** 1.724 2.276 2.706
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]

*Strombelastungswerte: Umgebungstemperatur 35 °C, Wechselstrom AC

**Farbe der Isolierung auf Anfrage!

Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Dicke Lamellen / Thickness lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung/ Current rating [A]* 85°C Strombelastung/ Current rating [A]* 105°C
IFX-P- 5 x 50 x 1 250 5 50 1 🔘** 🔘** 702 927 1.102
IFX-P- 5 x 40 x 1 200 5 40 1 🔘** 🔘** 577 762 906
IFX-P- 5 x 32 x 1 160 5 32 1 🔘** 🔘** 480 634 753
IFX-P- 5 x 24 x 1 120 5 24 1 🔘** 🔘** 405 535 636
IFX-P- 5 x 20 x 1 100 5 20 1 🔘** 🔘** 321 424 504
IFX-P- 5 x 100 x 1 500 5 100 1 🔘** 🔘** 1.215 1.604 1.907
IFX-P- 12 x 100 x 1 1.200 12 100 1 🔘** 🔘** 1.724 2.276 2.706
IFX-P- 10 x 80 x 1 800 10 80 1 🔘** 🔘** 1.280 1.690 2.009
IFX-P- 10 x 63 x 1 630 10 63 1 🔘** 🔘** 1.030 1.361 1.618
IFX-P- 10 x 50 x 1 500 10 50 1 🔘** 🔘** 897 1.185 1.408
IFX-P- 10 x 40 x 1 400 10 40 1 🔘** 🔘** 856 1.131 1.344
IFX-P- 10 x 32 x 1 320 10 32 1 🔘** 🔘** 726 959 1.140
IFX-P- 10 x 24 x 1 240 10 24 1 🔘** 🔘** 606 800 951
IFX-P- 10 x 20 x 1 200 10 20 1 🔘** 🔘** 500 661 785
IFX-P- 10 x 120 x 1 1.200 10 120 1 🔘** 🔘** 1.780 2.350 2.794
IFX-P- 10 x 100 x 1 1.000 10 100 1 🔘** 🔘** 1.631 2.154 2.561
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]

*Strombelastungswerte: Umgebungstemperatur 35 °C, Wechselstrom AC

** Cu-ETP blank & verzinnt Farbe der Isolierung Grau auf Anfrage!

Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung / Current rating [A]* 85°C Strombelastung / Current rating [A]* 105°C
IFX-R- 5 x 20 x 1 100 5 1,00 ⚫️** ⚫️ 321 424 504
IFX-R- 5 x 24 x 1 120 5 1,00 ⚫️** ⚫️ 405 535 636
IFX-R- 5 x 32 x 1 160 5 1,00 ⚫️** ⚫️ 480 634 753
IFX-R- 10 x 24 x 1 240 10 1,00 ⚫️** ⚫️ 606 800 951
IFX-R- 10 x 32 x 1 320 10 1,00 ⚫️** ⚫️ 726 959 1.140
IFX-R- 10 x 40 x 1 400 10 1,00 ⚫️** ⚫️ 856 1.131 1.344
IFX-R- 10 x 50 x 1 500 10 1,00 ⚫️** ⚫️ 1.027 1.357 1.613
IFX-R- 6 x 16 x 0,8 74 6 0,80 ⚫️** ⚫️ 287 380 451
IFX-R- 6 x 9 x 0,8 43 6 0,80 ⚫️** ⚫️ 189 250 297
IFX-R- 10 x 16 x 0,8 124 10 0,80 ⚫️** ⚫️ 348 460 546
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]

*Strombelastungswerte: Umgebungstemperatur 35 °C, Wechselstrom AC

** Cu-ETP blank Farbe der Isolierung Schwarz auf Anfrage!

Montageanleitung Isoflexx®

Die nachstehenden Normen sollten zur Verschraubung von Isoflexx®-Schienen berücksichtigt werden:

  • DIN 43671 & 43670 Stromschienen mit Rechteckquerschnitt
  • DIN 43673 Ströme für Stromschienen – Bohrung und Verschraubung


Die Anschlüsse von Isoflexx® können mit den richtigen Werkzeugen & Zubehör leicht selbst erstellen werden. Durch Abisolieren der Enden bietet Isoflexx® mehr Sicherheit in Ihren Anlagen, denn sie benötigen keine Kabelschuhe. Die Anschlüsse müssen von Ihnen selbst abisoliert werden.

Behandlung der Kontaktoberflächen
Die Oberflächen sollen eben, aber nicht poliert sein. Der Durchgangswiderstand ist geringer, wenn die Kontaktflächen eine mittlere Rauigkeit (RA 1,6-3,2) aufweisen. Kontaktflächen sollten Oxid- und Fettfrei sein. Ist dies nicht der Fall, sind die Kontaktflächen zu reinigen.
